순수 전기차 에어컨은 어떻게 작동하나요?
순수 전기 자동차 에어컨의 종류와 작동 원리는 무엇입니까? 이 글의 간략한 설명은 다음과 같습니다.
현재 순수 전기차용 공조 및 난방 시스템에는 PTC 서미스터 히터와 히트펌프 시스템의 두 가지 유형이 있습니다. 다양한 유형의 난방 시스템은 매우 다르게 작동합니다.
에어컨 및 난방 시설:
1.PTC 서미스터 가열:
PTC 서미스터 가열 시스템의 가열 원리는 비교적 간단하고 이해하기 쉽습니다. 전기레인지의 전선과 마찬가지로 저항에 전류가 흐르면서 열이 발생합니다. 유일한 차이점은 저항의 재질입니다. 전기로는 일반 저항선을 사용하고, 순수 전기차에 사용되는 PTC는 반도체 서미스터를 사용한다. PTC 서미스터의 작동 원리: PTC 서미스터(포지티브 온도 계수 서미스터는 자체 복원 퓨즈임)는 온도에 민감한 반도체 저항기입니다. 특정 온도를 초과하면 온도가 높아짐에 따라 저항 값이 거의 감소합니다. 점진적입니다. PTC 서미스터 본체의 온도 변화는 PTC 서미스터를 통해 흐르는 전류, 외부 열 입력 또는 이 둘의 중첩에 의해 얻을 수 있습니다.
2.PTC 히터
PTC는 Positive Temp Coefficient의 약자로 정온도계수를 뜻하며, 일반적으로 정온도계수가 큰 반도체 소재나 부품을 말합니다. 우리가 일반적으로 언급하는 PTC는 정온도 계수 서미스터, 줄여서 PTC 서미스터를 나타냅니다. PTC 서미스터는 일반적인 온도에 민감한 반도체 저항기입니다. 특정 온도(퀴리 온도)를 초과하면 온도가 높아짐에 따라 저항값이 단계적으로 증가합니다.
다양한 가열 매체에 따라 다음과 같이 나눌 수 있습니다.PTC 공기 히터그리고PTC 절삭유 히터.
PTC 공기 히터는 에어컨 상자에 배포되며 가열 장치는 일반적으로 공기에 직접 노출됩니다. 전원을 켜면 주변 공기를 직접 데워 에어컨 박스에 열을 공급합니다. PTC 온수기는 열관리의 냉각수 루프에 분산되어 있으며, 히터에는 가열 장치와 냉각수 루프가 별도로 포장되어 있습니다. 전원을 켜면 열교환을 통해 가열 장치와 냉각수가 가열됩니다. 냉각수를 가열함으로써 배터리를 가열하고 에어컨 박스에 열을 공급하는 목적을 달성할 수 있습니다.
PTC 에어 히터

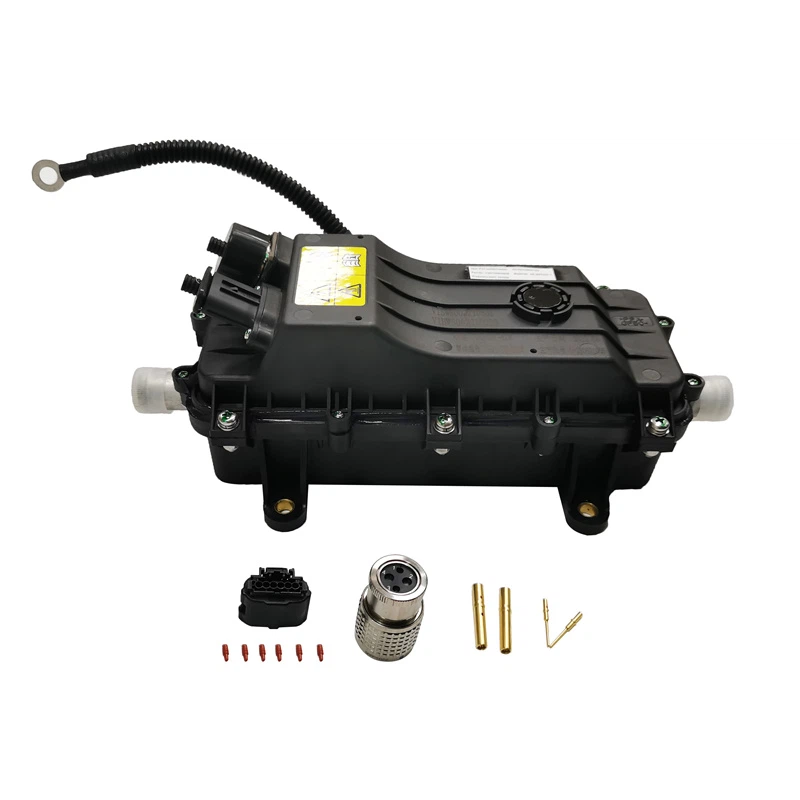

PTC 절삭유 히터

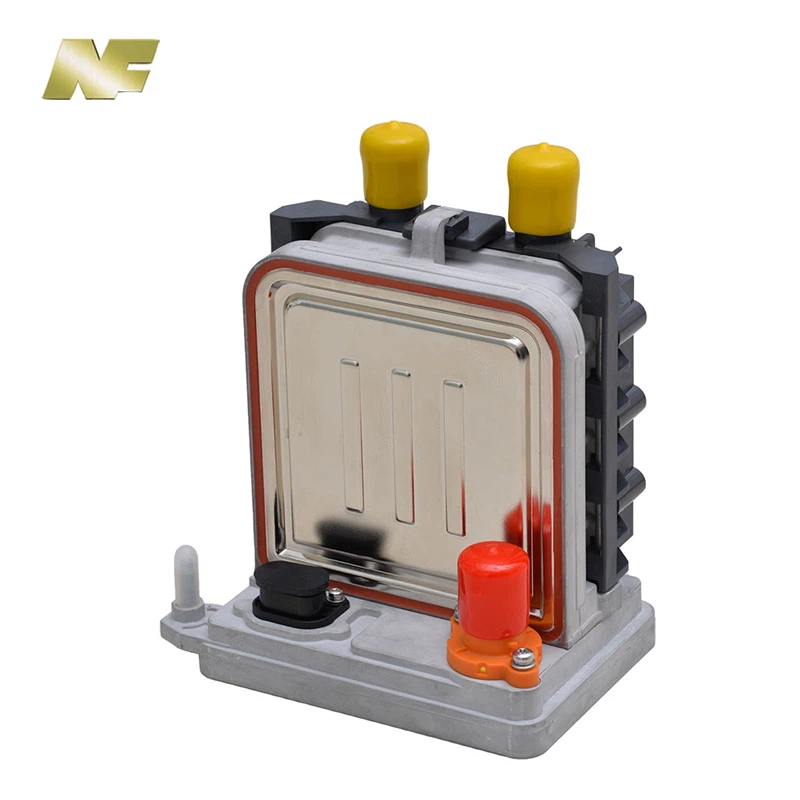

PTC 절삭유 히터
3. 히트펌프 에어컨
히트펌프의 기능은 저온 열원의 열에너지를 고온 열원으로 전달하는 것입니다. 작동 원리는 열 전달 방향이 정확히 반대라는 점을 제외하면 에어컨 및 냉동 시스템의 작동 원리와 유사합니다. 에어컨을 사용하면 실내의 열이 외부로 전달되고, 히트펌프 난방 시스템은 차량 외부의 열을 차량 내부로 전달합니다. 히트펌프 난방 시스템은 일반적으로 공조 및 냉동 시스템과 통합되며 열 전달 경로는 밸브에 의해 제어됩니다. 순수 전기 자동차의 히트 펌프 에어컨 시스템은 주로 전기 압축기, 내부 및 외부 열 교환기, 4 방향 역전 밸브, 스로틀 메커니즘, 냉각 팬 및 액체 저장 탱크로 구성됩니다 (그림 참조) 아래에).
난방을 하면 저온저압의 기체냉매가 압축기로 유입되고, 압축기는 이를 고온고압의 냉매로 압축하는 작업을 수행하며; 그런 다음 고온 및 고압의 냉매가 4방향 역전 밸브를 통해 내부 열교환기로 유입됩니다. 이때 냉매는 차량 실내로 열을 발산하고 등압 응축 후 중온, 고압의 액체가 됩니다. 스로틀 메커니즘을 통과한 후 압력이 급격히 떨어지며 냉매는 액체에서 기액 혼합물로 변환되어 외부 열교환기로 흘러 외부 환경의 열을 흡수하고 저온 및 저온으로 증발합니다. 압력 가스; 마지막으로 냉매는 압축기로 유입되어 다음 사이클로 들어갑니다. 4방향 역전 밸브를 사용하여 작동 유체의 흐름 방향을 변경함으로써 가열 모드에서 냉각 모드로의 전환이 완료됩니다.
에어컨 및 냉동:
순수 전기차의 냉동 방식은 가정용 에어컨과 대부분 동일하다. 이는 배터리에서 제공하는 전력에 의존하여 압축기를 구동하고 에어컨 시스템의 파이프라인에서 냉매의 이동을 촉진하여 냉동 목적을 달성합니다.
순수 전기차의 에어컨 시스템의 냉동 시스템은 전기 모터만을 사용하여 압축기를 멀리 회전시키는 우리 가정용 에어컨의 냉동 시스템이라고 간단히 이해하면 됩니다.
위 내용은 전기 자동차 에어컨에 대한 몇 가지 기본 원칙입니다. 마지막으로 몇 가지 핵심 사항을 요약합니다.
1. 전기 자동차를 가열하는 두 가지 방법인 PTC 난방 또는 히트펌프 에어컨은 전력을 공급하기 위해 배터리가 필요하므로 전력 소비가 불가피합니다. ;
2. 전기 자동차를 냉장하려면 압축기를 작동시키기 위해 전력을 공급하기 위해 배터리가 필요하므로 더 많은 전력을 소비합니다.
3. 겨울철에 전기 자동차를 사용하면 에너지 집약적으로 느껴집니다. 주로 낮은 온도로 인해 배터리 활동이 감소하기 때문입니다.
